為了提高電線電纜的柔軟度、整體度，讓2根或2根以上的單線，按著規(guī)定的方向交織在一起，這一過(guò)程我們稱之為絞制。整個(gè)絞制工藝分為導(dǎo)體絞制、成纜、編織、鋼絲裝鎧和纏繞幾部分，任何一道工藝出現(xiàn)問(wèn)題都會(huì)直接關(guān)系到電纜質(zhì)量是否合格。

那在絞制過(guò)程中要注意哪些事項(xiàng)？哪些環(huán)節(jié)容易出現(xiàn)的問(wèn)題？這些你都了解嗎？接下來(lái)青島華強(qiáng)電纜來(lái)介紹下：電線電纜絞制過(guò)中程需要注意的事項(xiàng)及容易出現(xiàn)的問(wèn)題。

1、絞合導(dǎo)電線芯的質(zhì)量要求有哪些?

答：絞合線芯應(yīng)緊密、圓整、平直、無(wú)嚴(yán)重彎曲、無(wú)跳股、無(wú)擦傷、壓扁，銅線表面無(wú)氧化、發(fā)黑、鍍錫線層脫落或錫粒、節(jié)距均勻、接頭平整牢固、排線整齊、線徑符合公差規(guī)定、長(zhǎng)度符合規(guī)定要求。

2、絞線生產(chǎn)前要做哪些準(zhǔn)備工作?

答：(1)檢查絞線機(jī)各部分是否正常，運(yùn)轉(zhuǎn)部位是否有障礙物；(2)檢查機(jī)電設(shè)備，電器開關(guān)、欄架保險(xiǎn)是否正常;(3)檢查對(duì)焊機(jī)是否正常；(4)檢查工具、量具是否齊全；(5)根據(jù)派工單、工藝卡片要求選配壓模，更換節(jié)距搭牙齒輪、更換絞向測(cè)量線徑等。

3、絞合線芯出現(xiàn)擦傷及跳線的主要原因是什么?

答：(1)擦傷的主要原因有：導(dǎo)輪損傷或?qū)Ь€跳出導(dǎo)輪，穿經(jīng)管損傷、模損壞或太小，盤滾動(dòng)時(shí)壓傷導(dǎo)線或滾動(dòng)擦傷。防止方法：調(diào)換導(dǎo)輪防止導(dǎo)線跳出導(dǎo)輪，調(diào)換穿線管，選好壓模，調(diào)換線盤。(2)跳線的原因主要有：壓模距分線板太遠(yuǎn)，放線張力大小不一致，壓模太大等。防止方法：合理調(diào)整壓模與分線板距離，調(diào)整放線張力基數(shù)，合理選配壓模。

4、什么叫退扭絞合?在什么情況下效果顯著?

答：退扭絞合就是使裝有單線的各個(gè)線盤，借特有裝置(退扭機(jī)構(gòu))始終保持水平位置，以確保每根單線在絞合過(guò)程中不產(chǎn)生自扭變形的絞合為退扭絞合。退扭只有在單線直徑較大、節(jié)距較大、單線較硬時(shí)才會(huì)有良好的效果。

5、扇形線芯的結(jié)構(gòu)必須滿足哪兩個(gè)要求?

答：(1)中心層中心經(jīng)上的單線應(yīng)同樣排列在扇形的中心線上，如不能保證這個(gè)要求，在線芯彎曲時(shí)，這些單線就會(huì)受到拉伸或壓縮，造成單線隆起，從而導(dǎo)致扇　形線芯的外形改變。(2)滑移要求：即扇形外周的單線應(yīng)能在中心層上滑動(dòng)，這是因包上絕緣后的扇形線苡，絞成電纜線芯時(shí)沒(méi)有退扭，外周各單線力求環(huán)繞中心面滑動(dòng)之故，如滿足不了這個(gè)要求，同樣產(chǎn)生單線跳起，破壞扇形線的外形。

6、同心層絞合的絞線，相鄰層絞向規(guī)定為相反，為什么?

答：(1)絞線是圓形的，如相鄰層采用同一絞向絞合時(shí)，容易產(chǎn)生外一層的單線嵌入內(nèi)一層中去，從而破壞完整的圓形結(jié)構(gòu)。(2)當(dāng)絞線受到拉力時(shí)，各層產(chǎn)生的轉(zhuǎn)動(dòng)力矩相反，可以相互抵消，防止各層單線向同一方向轉(zhuǎn)動(dòng)而造成松股，同時(shí)還可避免絞線在未拉緊　時(shí)產(chǎn)生打圈現(xiàn)象。(3)在鋼芯鋁絞線中，可以減小交流阻抗，減少電暈現(xiàn)象和電能的損耗。

7、目前經(jīng)常采用的絕緣線芯絞合在一起的方式有哪兩種?國(guó)內(nèi)市內(nèi)通信電纜目前采用哪一種?

 答：對(duì)絞和星絞。國(guó)內(nèi)市內(nèi)通信電纜目前采用對(duì)絞。

8、絞纜時(shí)所用模子的?？走M(jìn)口處呈喇叭狀，道理何在?

答：模孔進(jìn)口處呈喇叭狀有兩點(diǎn)好處： (1)以便逐漸地壓縮絞合的纜芯;(2)不致于擦傷纜芯。

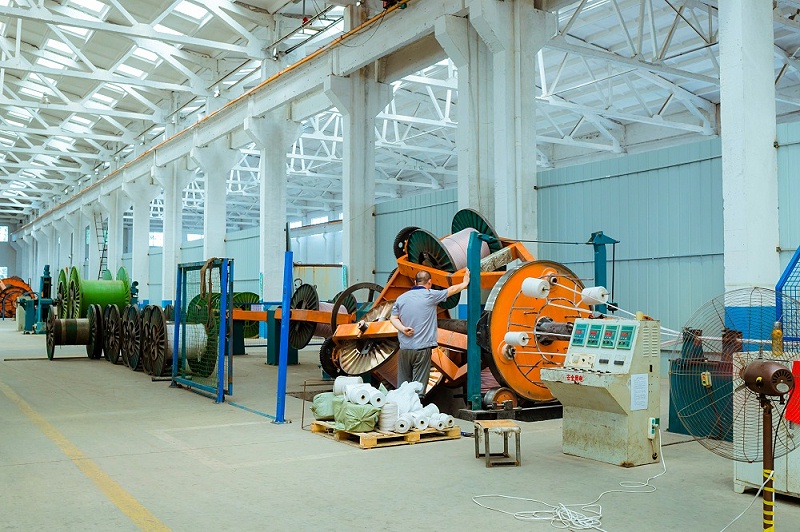

9、盤絞機(jī)和籠式絞纜機(jī)有什么主要區(qū)別?

答：籠式絞纜機(jī)的絞合部分和放線裝置連為一體，而盤絞機(jī)的絞合部分并不和放線裝置連為一體，而是同牽引裝置及收線裝置連在一起。

10、按結(jié)構(gòu)而言，成纜用的包帶有哪幾種繞包形式?

 答：有三種：簡(jiǎn)單式、平面式、切線或半切線式。簡(jiǎn)單式繞包頭是包帶盤同組或纜芯軸線成一角度的繞包。平成式繞包頭是包帶盤同線組或纜芯軸成垂直的繞包，切線(半切線)式繞包頭是包帶盤同線組或纜芯軸成平行的繞包。

11、試用分式表示出包喧節(jié)距h(mm)與纜芯前進(jìn)速度V(m/分)以及包帶頭繞纜芯旋轉(zhuǎn)的轉(zhuǎn)數(shù)n(轉(zhuǎn)/分)的關(guān)系。

答：h=V/n=1000(mm)

12、單位式絞合與同心式絞合有什么不同?

答：單位式絞合的纜芯各層的絞合方向相同，絞距倍數(shù)較大，約為同心式絞合的1.5倍。纜芯各層內(nèi)的單位數(shù)量并不依照n+6的規(guī)則。其原因是由于要全部填滿纜芯尷引起變形，使得各個(gè)單位不再保持原有的圓形。每層的單位數(shù)量基本依照n+4的規(guī)則。

13、什么叫成纜?絕緣線芯被成纜時(shí)有幾種變形?

答：將多根絕緣線芯按一定規(guī)則絞合電纜的工藝過(guò)程叫成纜。絕緣線芯被　成纜時(shí)，其變形有兩種：一是線芯圍繞圓柱成產(chǎn)生的彎曲變形，二是圍繞螺旋線藥線方向產(chǎn)生的扭轉(zhuǎn)變形。

14、什么叫退扭?對(duì)于圓形線芯的成纜為什么都采用退扭成纜?

答：在絞合時(shí)使用線倒扭的方法稱退扭。對(duì)于圓形線芯成纜多采用退扭成纜是為了減少線芯變形避免了因變形尷損傷絕緣，并使電纜具有較好的柔順性。

15、電力電纜成纜過(guò)程中輔助材料有哪些主要質(zhì)量，要求有哪些?

 答：電力電纜成纜過(guò)程中輔助材料有：填充繩襯墊層、扎緊帶以及屏蔽帶等，它們應(yīng)有耐熱性能，不吸水性能電纜工作條件相一致，并無(wú)腐蝕絕緣材料，填襯用扎緊　帶應(yīng)具有相當(dāng)?shù)臋C(jī)械性能，符合工藝要求。

16、扇形線芯成纜模具的一般選用原則?具體操作過(guò)程還要注意什么?

 答：第一道模具比成纜外徑大1.0～3.0mm，第二道模具比成纜外徑小0～0.6mm。第三道模具比成纜外徑小0～0.2mm，實(shí)際使用模具還要注意，電纜在模內(nèi)不能擺動(dòng)，手轉(zhuǎn)纜芯沒(méi)有松動(dòng)感覺(jué)，壓模和絕緣線芯磨擦產(chǎn)生熱不應(yīng)燙手。絕緣線芯出壓模表面以光滑無(wú)損傷等跡痕。

17、某規(guī)格控制電纜在成纜后發(fā)現(xiàn)導(dǎo)線被拉細(xì)甚至拉斷，分析產(chǎn)生主要原因?

答：導(dǎo)致拉細(xì)拉斷，原因有以下幾點(diǎn)： (1)放線漲力過(guò)大；(2)導(dǎo)線嘴夾線；(3)線芯絕緣上有包，局部粗大； (4)導(dǎo)線接頭不牢；(5)收線漲力太大。

18、扇形絕緣線芯翻身產(chǎn)生原因和防止辦法?

答：扇形絕緣線芯翻身產(chǎn)生原因有： (1) 預(yù)扭角不足；(2) 放線盤上時(shí)線芯排線翻身，線芯粗大；(3) 分頭下盤時(shí)線芯退扭造成翻身。 防止辦法有: (1)調(diào)整預(yù)角彈簧壓模距線芯導(dǎo)輪的距離；(2)調(diào)整預(yù)扭角度，放線盤上排線整理一次，必要時(shí)翻盤，排線整齊不松散。

華強(qiáng)電纜   是一家專注生產(chǎn)電線電纜的廠家，公司生產(chǎn)的華宇牌電線電纜各項(xiàng)性能均達(dá)到國(guó)際電工委員會(huì)和國(guó)家標(biāo)準(zhǔn)的要求，主導(dǎo)產(chǎn)品有：鋁合金電纜、交聯(lián)電力電纜、聚氯乙烯絕緣電力電纜、控制電纜、計(jì)算機(jī)電纜、礦物絕緣電纜、電氣裝備用電線電纜等多種型號(hào)電纜，還可以根據(jù)用戶需求加工定做需要的特種電纜。
